一、項目名稱：卷煙廠離心風機低頻噪聲治理工程

二、項目編號：佳綠噪音治理

三、項目地址：南昌

四、項目規模：離心風機噪聲治理

五、工程工期： 60天

六、竣工時間：8月28日

七、項目類別：離心風機噪聲治理工程

八、案例簡介：經居民樓低頻噪聲與卷煙廠各生產車間設備噪聲相比對、分析，居民樓處低頻噪聲主要來源于冷卻塔機組、制絲車間屋頂除塵離心風機、卷包車間屋頂除塵離心風機噪聲的疊加效應。詳細情況如下分析：

2.1 冷卻塔噪聲

屋頂安裝的一組4臺冷卻塔機組及4臺小型冷橫流卻塔，因設置在屋頂，冷卻塔與居民樓之間無任何遮擋物，且未采取任何的噪聲控制措施。故冷卻塔運行時巨大的噪聲直接傳播到居民處。

2.2 制絲車間屋頂噪聲

制絲車間屋頂安裝有4臺除異味離心風機，總排風量17萬 ，風機功率分別為45KW兩臺、55KW一臺、35KW一臺。因風機設置在屋頂，風機與居民樓之間無任何遮擋物，且未采取任何的噪聲控制措施。故風機運行時巨大的噪聲直接傳播到居民處。

2.3 卷包車間屋頂噪聲

    制絲車間屋頂安裝有兩臺45KW除塵離心風機，總排風量10萬 ，除塵離心風機噪聲對居民的影響與制絲車間屋頂除異味離心風機相同。

九、降噪目標：

根據《工業企業廠界環境噪聲排放標準》GB12348-2008中規定，卷煙廠東側居民樓窗外噪聲應按I類標準執行，即晝間55dB，夜間45dB。卷煙廠設備基本24小時運行，故噪聲控制目標為夜間居民樓窗外噪聲值≤45 dB（A）。

序號	控制點名稱	達到效果	執行標準	備注
1	居民樓窗外	≤45 dB（A）	《工業企業廠界環境噪聲排放標準》GB12348-2008	扣除背景噪聲

1、 低頻噪聲控制

考慮到降噪工程的真正目標是消除居民的投訴，我們在總體噪聲達標的基礎上，進一步降低離心風機低頻噪聲，讓居民對卷煙廠設備運行與否感覺上沒有明顯差異。

十、現場噪音源：

1、離心風機噪聲特性

通過上述噪聲源分析，影響居民樓的4處噪聲源均為離心風機，要控制離心風機噪聲就必須了解離心風機噪聲產生的原因。故對離心風機噪聲特性進行分析如下。

2、 低頻噪聲特征

通常將頻率低于250Hz的聲音稱做低頻聲；250-1000Hz的聲音稱做中頻聲，1000Hz以上的聲音稱做高頻聲。低頻噪聲具有傳播距離遠，衰減小，對人體危害大等特征。低頻噪音與高頻噪音不同，高頻噪音隨著距離越遠或遭遇障礙物，能迅速衰減，如高頻噪音的點聲源，每10米距離就能下降6分貝。而低頻噪音卻遞減得很慢，聲波又較長，能輕易穿越障礙物，長距離奔襲和穿墻透壁直入人耳。

1.2.1離心風機噪聲特性

離心風機噪聲就其主要聲源產生機理而言，可分為旋轉噪聲、渦流噪聲、電機噪聲及管道噪聲：

1、旋轉噪聲

旋轉噪聲是由于葉片周圍不對稱結構與葉片旋轉所形成的周向不均流場相互作用而產生的噪聲。它與葉輪的轉速有關，特別在高速、低負荷情況下，這種噪聲尤為突出。

這種噪聲具有確定的頻率，因為每當葉片通過風舌一次，在風舌上就有一個脈沖，反過來給葉片也是一個脈沖。這種葉片通過的頻率稱為基頻，即

式中——為基頻，Hz；

N——為轉速，r/min；

Z——為葉片數。

離心風機轉速通常960r/min—2960r/min 葉片數通常為3片。故離心風機噪聲基頻48HZ—148HZ＜250HZ，因此離心風機噪聲屬于低頻噪聲。

2、渦流噪聲

渦流噪聲主要是由于氣流流經葉片時產生紊流附面層及漩渦與漩渦分裂脫體，而引起葉片上壓力脈動所造成的渦流噪聲，這種渦流具有很寬的頻率范圍，通常稱為寬頻噪聲。

3、電動機噪聲 　　

電動機噪聲主要包括：由旋轉子動平衡不良引起的旋轉噪聲、旋轉子切割磁場引起的電磁噪聲、冷卻風扇的空氣動力性噪聲、軸承摩擦產生的機械噪聲等。

4、管道噪聲

進氣管道和排氣管道噪聲，包括在管道中傳遞的離心風機空氣動力性噪聲和管道再生噪聲，這些噪聲經管道壁向外輻射。管道再生噪聲分為機械性振動噪聲和空氣動力性渦流噪聲。機械性振動噪聲是管壁、閥門部件在高速氣流撞擊下，以及高強度風機空氣動力性噪聲作用下受迫振動時產生的噪聲；渦流噪聲是氣體在管道中流動受到擾動時產生的噪聲，氣體在管道中呈湍流狀態，在管道截面變化處、急劇拐彎處、節流閥門處均產生渦流噪聲。

3.2 冷卻塔噪聲特性

冷卻塔主要靠機械通風冷卻循環熱水。用泵將循環熱水送到水分布器噴出，水沿著填料下淋落到水池。由風機將冷空氣引入與下淋的熱水接觸，進行熱交換，將水冷卻。冷卻塔的噪聲源由以下幾部分組成：

（1）風機進排氣噪聲(主要噪聲源)；

（2）淋水噪聲(主要噪聲源)；

（3）風機減速器和電動機噪聲；

（4）冷卻塔水泵、配管和閥門噪聲；

其中，主要是風機運行進排氣噪聲和淋水噪聲，風機通過進排氣口和塔體向外輻射噪聲。排氣口噪聲比進氣口噪聲高約5～10dB(A)，其頻譜特性是以低頻為主的連續譜，屬低頻噪聲。循環熱水從淋水裝置下落時，與塔底接水盤中的積水撞擊產生的淋水屬高頻噪聲，淋水聲的大小與淋水高度和單位時間的水流量有關。

十一、我們設計的方案:

為確保居民處噪聲達標，我們設計噪聲值為42 dB。針對卷煙廠這樣的屋頂綜合噪聲，我公司根據我們以往治理類似項目的經驗，結合現場實際情況提出以下噪聲控制建議：

1、冷卻塔噪聲控制

1. 隔聲屏障：在冷卻塔排風口平臺上設置隔音屏障，隔音屏障設置高度為6米，同時每個排風口之間分別設置隔音屏障。

  2、制絲車間屋頂噪聲控制

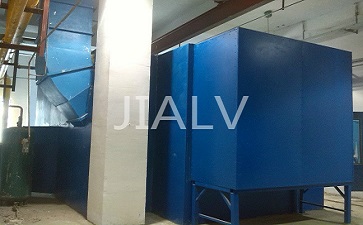

1. 隔聲房：制絲車間屋頂安裝有4臺除異味離心風機，對離心風機整體及電機安裝我公司針對離心風機低頻噪聲特性研發出的低頻高吸隔聲屏體，其結構為鋼板隔聲層、阻尼層、吸音層和沖孔護面層，兩臺45KW及55KW離心風機隔聲房尺寸為3000×2000×3000(H)mm；30KW離心風機隔聲房尺寸為2000×2000×3000(H)mm；隔聲房綜合隔聲量＞20dB。

2.  散熱影響：因安裝隔聲房后將影響離心風機及電機的散熱，為此我們根據離心風機，電機的參數計算出所需的散熱量，在隔聲房上增加進、出風散熱消聲通道，并配有一臺小型軸流風機安裝在隔聲房內以便熱風順利的排出。

3.  維護影響：為解決離心風機的日常維護，我們在隔聲房兩側面設置檢修隔聲門，當離心風機需要大修時，整體隔聲房可拆裝。

4.     排風口噪聲治理：為有效降低頂部出風口噪聲，在排風口安裝低頻消聲器。為不影響風機排風，減小附加阻力，消聲器設計尺寸為1600×2000mm；排風口風速10m/s；消聲量＞20dB。

5.    消聲器防雨措施：消聲器頂部設置防雨帽，防雨帽與排風口距離500 mm。

3、卷包車間屋頂噪聲控制

卷包車間屋頂安裝有兩臺45KW除塵離心風機，其噪聲控制方法及隔聲房尺寸與制絲車間屋頂45KW除異味離心風機噪聲控制相同。

十二、降噪效果：

序號	控制點名稱	達到效果	執行標準	備注
1	居民樓窗外	≤45 dB（A）	《工業企業廠界環境噪聲排放標準》GB12348-2008	扣除背景噪聲
