樟樹羅茨風機噪聲治理方案

發布人：佳綠噪音治理

發布時間： 2023-09-18

點擊量： 1747

一、項目概述

公司為滿足生產需要安裝 2 臺羅茨鼓風機，羅茨風

機運行時噪聲達到 105dB（

A），嚴重危害到工作人員及維護檢修人員的身心

健康。為改善員工的工作環境，江西公司有關領導對該噪聲

問題高度重視，特委托我司對該羅茨鼓風機進行治理。

二、降噪目標的確定

隔音房外 1m降低 25dB（A）,排除非羅茨風機噪音干擾。

三、設計依據

國家現行相關設計規范和設計標準：

《工業企業噪聲聲控制設計規范》（GBJ87-85）

《工業企業設計衛生標準》GBZ1-2010

《民用建筑隔聲設計規范》（GBJ118－88）

《采暖通風與空氣調節設計規范》（GBJ19-87）

《社會生活環境噪聲排放標準》GB22337-2008

我司對同類工程成功的降噪經驗

四、羅茨鼓風機噪聲源分析

羅茨鼓風機噪聲主要來自下列噪聲源：

1、羅茨鼓風機空氣動力性噪聲：風機空氣動力性噪聲包括旋轉噪聲和湍流噪聲。

旋轉噪聲是風機葉片旋轉周期性打擊空氣而引起的氣體壓力脈動噪聲；湍流噪聲

主要是風機葉片旋轉時附著在葉片上的空氣不斷滑脫成旋渦而產生的噪聲。風機

空氣動力性噪聲通過進氣口、排氣口、風機殼體三種途徑影響室內外環境。

2、電動機噪聲：電動機噪聲主要包括：由旋轉子動平衡不良引起的旋轉噪聲、

旋轉子切割磁場引起的電磁噪聲、冷卻風扇的空氣動力性噪聲、軸承摩擦產生的

機械噪聲等。

3、管道噪聲：進氣管道和排氣管道噪聲，包括在管道中傳遞的羅茨風風機空氣

動力性噪聲和管道再生噪聲，這些噪聲經管道壁向外輻射。管道再生噪聲分為機

械性振動噪聲和空氣動力性渦流噪聲。機械性振動噪聲是管壁、閥門部件在高速

氣流撞擊下，以及高強度風機空氣動力性噪聲作用下受迫振動時產生的噪聲；渦

流噪聲是氣體在管道中流動受到擾動時產生的噪聲，氣體在管道中呈湍流狀態，

在管道截面變化處、急劇拐彎處、節流閥門處均產生渦流噪聲。

4、電機和風機運行振動噪聲：風機和配套電機在運行過程中會產生振動，振動

噪聲一般以結構傳聲的方式傳播，因其一般為低頻噪聲，故傳播距離遠，衰減小，

對人體的危害也大。

五、我們建議的降噪措施

為達到降噪設計目標值及便于安裝維護，我公司根據我們以往治理類似

項目的經驗，結合現場實際情況制定如下控制措施：

（2）在隔音房適當位置安裝日常檢修隔音門（1000*2000mm），

3）為方便設備大修將隔音房頂部設計為可拆卸結構方便設備大修或更換時起

吊大型設備。

（4）為保證羅茨風機正常運行在隔音房設置通風系統并配套安裝通風消聲器，

配置軸流風機輔助散熱,設計為兩進兩出，通風消聲器尺寸（500*500*2000mm）.

（5）為方便工作人員觀察設備在隔音房適當位置安裝一扇隔音觀察窗

（500*500mm）,在隔音房?jī)?nèi)安裝照明系統。

6）音罩外管道進行隔音包扎。

7）相應管道及電線我們將在施工中進行開孔并做好周邊的密封處理。

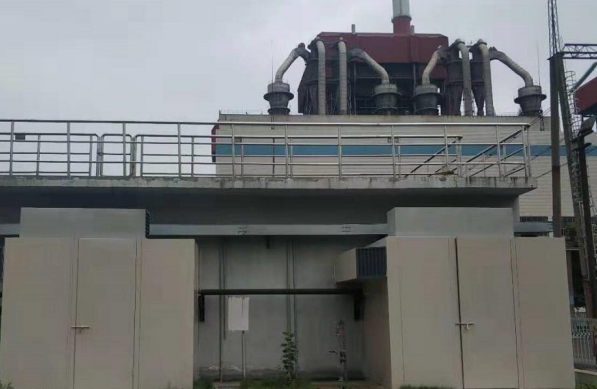

8）噪聲治理效果圖

1）在安裝羅茨風機周圍增加一隔音房，使羅茨鼓風機所產生的噪聲控制在羅

茨風機隔音房外（L*B*H=3500*2250*2500mm）內。
