一、 噪聲項目概述

酒店（海南）為滿足經營活動需要，安裝有4臺馬利冷卻塔，但因冷卻塔露天安裝，且未做任何降噪措施，所以安裝后，正常工作時，噪聲較大，對酒店客房聲環境造成較大影響，影響客戶睡眠質量，客戶反映冷卻塔開啟在酒店房間內關好門窗，現場測得噪聲為45dB，在窗外1m處測得噪聲大于70dB噪聲超出國家標準《社會生活環境噪聲排放標準》GB22337—2008）2類標準夜間標準。為使設備正常運行后噪聲達到或優于相關國家標準，構建和諧社會，提升企業自身品牌形象，公司領導對此特別重視，特邀我司（南昌佳綠環保工程有限公司）噪聲治理方案的設計及施工一條龍服務，使南邊廠界聲環境達到或優于相關國家標準。

二、 噪聲治理目標的確定

1. 達到國家相關標準1類標準

序號	噪聲控制點	達到效果	執行標準	備注
1	酒店窗外1m處	≤45 dB（A）	《社會生活噪聲排放標準》GB22337—2008	扣除背景噪聲

《社會生活噪聲排放標準》G22337-2008



類別	晝間	夜間
0	50	40
Ⅰ	55	45
Ⅱ	60	50
Ⅲ	65	55
Ⅳ	70	55



各類標準適用范圍的劃定：

（1） 0類標準適用于療養院，星級賓館酒店的區域。

（2） Ⅰ類標準適用于以居住、文教機關為主的區域。

（3）Ⅱ類標準適用居住、商業、工業混雜區及商業中心區。

（4） Ⅲ類標準適用于工業區。

（5） 各類標準適用范圍由地方人民政府劃定。

三、 設計依據

1. 《社會生活噪聲排放標準》GB22337—2008

2. 《民用建筑隔聲設計規范》GB50118—2010

3. 《聲環境質量標準》GB3096-2008

4. 《建筑設計防火規范》GB16—87（2001年板）

5. 業主提供的冷卻塔數據參數及要求

6. 我公司類似降噪工程經驗

四、 噪聲源分析

1 冷卻塔噪聲源分析

冷卻塔是一種熱交換設備，它的聲源有三方面：其一是風機噪聲，主要分為散熱風機的機械噪聲和風機進排氣空氣動力性噪聲，特性為低頻。其二是水泵、配管和閥門引起的塔體振動，從而產生輻射噪聲。其三是冷凝器的布水系統和收水系統產生的落水噪聲。冷卻塔風機噪聲頻譜一般呈低頻性，而典型的淋水噪聲頻譜特性呈寬頻帶。但是實際測得冷卻噪音的頻率較低，因此很多人認為冷卻塔的主要噪聲是風機噪聲。

1.1 冷卻塔風機噪聲

安裝在冷卻塔上部的風機主要是逆向抽出的，以此來達到降溫的目的。而風機的高速旋轉會產生空氣動力性噪聲，旋轉中的多個葉片作用于氣流，然后引起氣壓和運動速度呈脈動變化產生的，其旋轉部件的不平衡會導致結構發生振動，從而產生振動噪聲。

1.2 冷卻塔落水噪聲

冷卻塔的循環水從上部噴淋管流下，經過自由落體會產生沖擊噪聲，與落水速度的平方成正比，與撞擊水面的四次方成反比。

1.3 冷卻塔塔體噪聲

冷卻塔塔體機械的噪聲主要來源于機器部件的振動。機器的零件都會在工作中發生彈性變形，然后產生振動。具有彈性的機械部件將振動能量傳播到輻射表面時，就會經過空氣傳播出去，形成機械噪聲。塔噪聲的頻率成分較復雜，噪聲在各頻段的能量都較大，且以低頻成分為主。淋水聲的大小與淋水高度和單位時間的水

五、 我們建議的降噪措施

針對酒店（海南）這樣的冷卻塔噪聲，結合技術人員查看業主拍攝的現場照片，并結合業主提供的現場測量的噪聲數據分析出的降噪要點，我公司根據我們以往治理類似項目的經驗，以科學、合理、經濟實用性為原則結合現場實際情況制定如下治理措施：

5.1冷卻塔整體及風扇噪聲：因冷卻塔噪聲較大，且距離噪聲保護對象（客房）較近，所聲音衰減較小，降噪量較大，所以針對冷卻塔風機噪聲、冷卻塔落水噪聲、冷卻塔塔體噪聲。整體采用隔聲罩包裹，一次性解決噪聲問題（隔聲罩：是由隔聲罩罩體（2.0mm鍍鋅鋼板+阻尼隔音氈+100mm由防水無紡布包裹的玻璃棉+0.4mm的穿孔鋁板）與固定鋼材結合而來，將冷卻塔噪聲“困”在隔聲罩內，從而達到降低噪聲的目的，隔聲罩具有較高的降噪效果，隔聲罩尺寸初步確定為16000*6000*（4500+5000+3000mm）。

5.2進排風問題的處理：將冷卻塔及風扇整體包裹起來，冷卻塔及風扇的進排風將收到影響，所以必須要在進排風方向隔聲罩進行開口處理，但開口意味著噪聲將從開口處漏出，影響隔聲罩隔音效果，所以需要在開口處安裝消聲器：消聲器是一種允許氣流通過，但聲音在通過消聲器時，會有一個明顯的噪聲衰減量,在排風扇出風口安裝2套消聲器（θ1600*2500*100mm）。

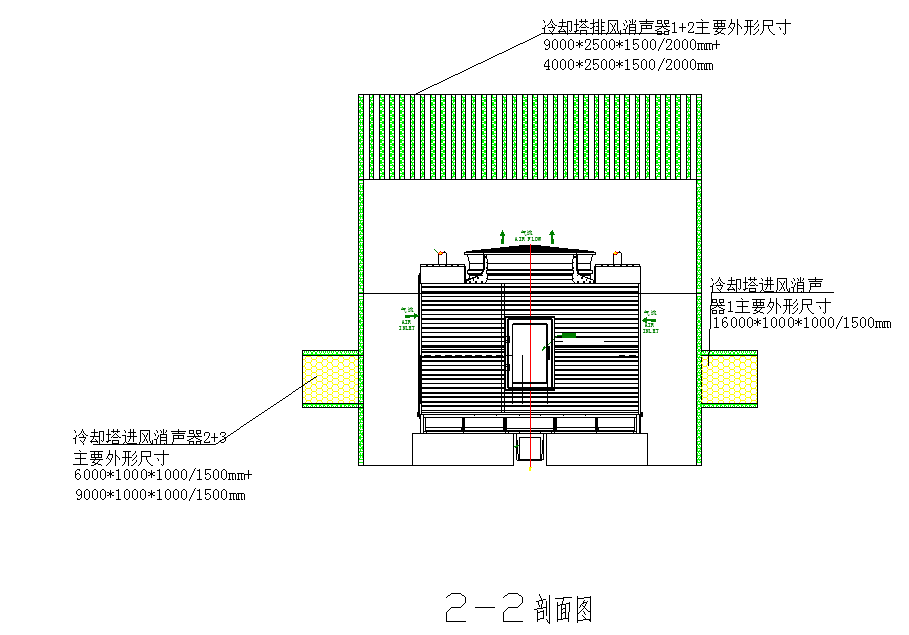

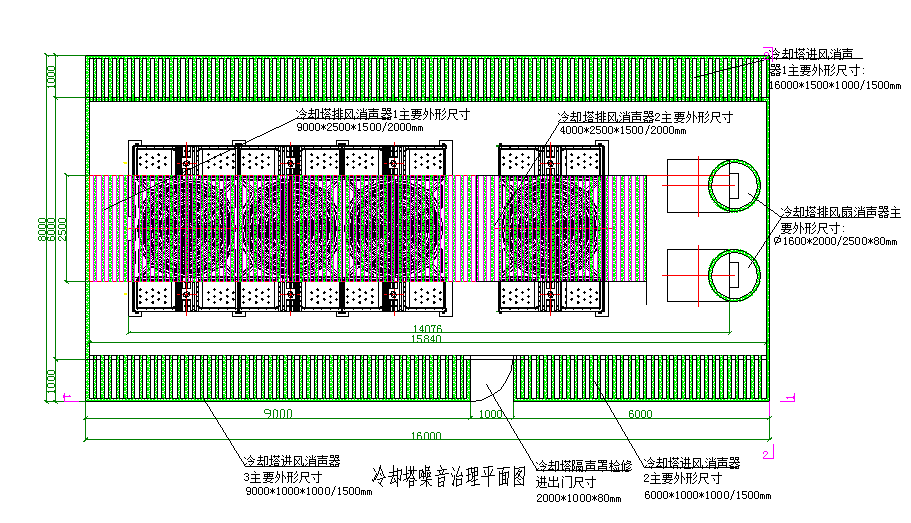

噪聲治理示意圖如下：







5.3 抗臺風及排水問題的處理：因項目地址位于海南三亞，屬于沿海地區，所以抗臺風是一個建筑必須符合的條件，所以設計冷卻塔隔聲罩預澆筑混凝土基礎，在冷卻塔四周打1m深的500*500mm的鋼筋混凝土粧柱，地面在澆筑200mm高德的基礎，基礎中預留2跟水管，用于排除下雨時，積在冷卻塔隔聲罩內的雨水，冷卻塔基礎中預埋10mm后鋼板，冷卻固定鋼材100*100方管與預埋鋼板采用焊接處理，與整個鋼筋混凝土基礎連接成一個整體，共同抵抗不利風壓。

六、避免降噪設施對設備運行環境影響的細節處理

1. 維護影響：為解決冷卻塔機組的日常維護，在隔聲罩與機組之間預留800mm的檢修空間。

2. 管線密封措施：為保證整體降噪效果，對設備線管等細節，我們將在施工中進行開孔并做好周邊的密封處理。

3. 防雨措施：吸音棉被雨水浸泡后將完全失去吸聲功能，但吸音棉又是消聲器中必須用到的主要材料，為解決吸音棉的防雨問題，我們對進、出風消聲器吸音棉采用無堿憎水玻纖布包裹，同時選用孔徑小的護面板材。

七、 工期及售后服務承諾

1. 工程總工期為60天；工程質保期為十二個月，此報價一個月內有效；

2. 服務效率：保修期內或保修期外如設備出現故障，我方在接到通知后，8小時內響應，維修人員在24小時內可達到現場并開始維修。

3. 服務原則：在保修期內我方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，我方維修或提供的配件均按成本價計。
