案例簡介：北城銘苑小區地下負一層安裝有一組水泵機組，用于小區二次供水。當水泵運行時水泵的動力設備產生的振動與噪聲，經墻體、管道等固體媒介及空氣媒介造成振動及固體傳聲、空氣聲傳播，居民住房內產生了共振、共鳴效應，嚴重干擾了位于水泵房上方居民的正常生活。

　　降噪目標：

　　在社會生活噪聲排放源位于噪聲敏感建筑物內情況下，噪聲通過建筑物結構傳播至噪聲敏感建筑物室內，噪聲敏感建筑物室內等效聲級不得超過表2規定的限值。

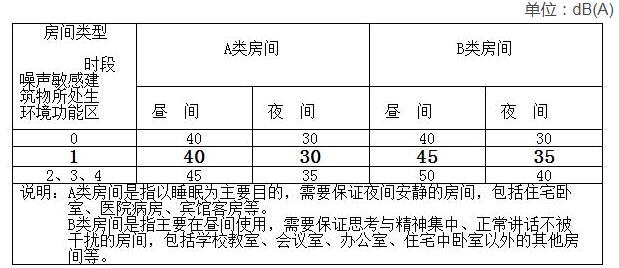

　　結構傳播固定設備室內噪聲排放限值(等效聲級)

　　現場噪音源：

　　1、液體動力性噪聲 2、泵的機械噪聲

　　3、閥門的噪聲 4、 管路的噪聲

　　我們?cè)O(shè)計的方案：

　　1、水泵減振降噪要點

　　1.1 設備基礎的隔振

　　水泵設備運行時產生的振動，常以彈性波形式通過基礎、支架傳遞至建筑結構，再經結構傳導輻射固體噪聲。這不僅影響居民的工作、學習、生活環境，而且還影響到設備自身的使用壽命、儀器儀表的正常使用甚至建筑物的疲勞壽命。因此必須選擇合理的隔振系統對水泵的基礎部分進行妥善的隔振處理。設備基礎隔振應遵循“面面俱到”的匹配原則，并特別關注以下內容：

　　1、必須對所有敏感環節都實施全面有效的隔振處理，徹底隔斷“振橋”;即使忽視的是一個微小環節，也可能會造成固體傳聲的漏洞

　　2、如條件允許，通常應加設配重隔振底座并適當加大隔振臺座的尺寸，可以有效抑制主機位移振幅、增加系統穩定性，并相對減少機組重心偏移的影響。

　　3、隔振器的選擇，應根據隔振降噪的要求、設備的轉速、機房的環境和工程投資而定。在一般情況下選擇橡膠隔振器即可;當設備轉速低或要求隔振效率較高時，應采用彈簧隔振器;但應注意：①防止金屬彈簧的高頻失效問題，②采用優質阻尼彈簧隔振器消除起動和停車時的共振現象。

　　4、注意避免“差拍效應”的不良影響。當多臺型號相同的設備共用隔振臺架時，由于轉速的微小差異而很容易產生“差拍效應”(又稱“拍頻”現象)，會顯著降低隔振系統的效率。其對策之一是盡可能將多臺振動設備分而治之。

　　1.1.2管路系統隔振

　　流體輸送管路是水泵系統的重要組成部分，作為機械振動的良導體，可使設備本體振動沿管路遠程傳播;而在流體激振力作用下，管路也會產生自身振動，甚至是強烈沖擊。因此，管路隔振對于水泵系統的噪聲振動控制具有重要意義。

　　1、管路隔振：在水泵進出口管路適當位置安裝減振軟管接頭;管路中應使用支撐剛度和載荷匹配的彈性托/吊支架;管路穿墻部位要作好隔振(及隔聲)處理;必要時還可在管路關鍵部位加裝阻尼耗能器抑制其管路顫震。

　　2、 消除流體渦漩和脈動噪聲：管路中流體除受水泵葉輪直接擾動外，當其流經節流或降壓閥門、止回閥、彎頭或其它管路附件時，都會產生液體脈動和渦流噪聲。管路中閥門突然關閉時還會產生俗稱“水錘”的液力沖擊。要降低管路系統噪聲，首先應在管路設計、安裝工作中合理控制管內液體流速，盡可能使其平順、通暢，減少不必要的急劇變向和截面突變，其次應盡可能選用優質低噪聲閥門(例如低噪聲緩閉止回閥等)。

　　6.2水泵減振降噪措施

　　根據現場實際情況，我司將對該水泵房進行以下治理：

　　1.2.1設備基礎的隔振

　　該項目水泵現在未進行任何減振措施，固不能有效阻斷噪聲的結構傳遞。我們的措施根據水泵工作時產生的振動頻率、機組重量進行計算，選用特定的減振構件，消減振動的傳遞，使大部分的能量在減振器上消耗，達到減振的目的;該減振構件的隔振效率大于98﹪，低頻噪聲基本阻斷。由于現行位置管道已固定，必須根據水管的高度安裝減震器，以避免對原水泵較大改變。

　　水泵基礎減振處理

　　1.2.2管路隔振

　　機房內所有管路進行懸空減振處理，對所有管道支撐均加隔振墊進行隔振處理;水泵進、出口均安裝軟接頭，防止水泵運行時振動的傳播產生的固體傳聲。

　　管道隔振處理

　　降噪效果：解決了位于水泵房上方居民的正常生活。
